Avec la promotion continue du concept de protection de l'environnement et d'économie d'énergie des LED, le marché intérieur des LED se réchauffe progressivement. Dans le même temps, les facteurs de prix sont devenus un obstacle majeur à ce développement. Les fabricants nationaux ont réduit leurs coûts les uns après les autres et les alimentations électriques non isolées sont lentement devenues la force dominante sur le marché intérieur. Lorsqu'ils choisissent des alimentations non isolées, les acheteurs veulent réduire les coûts et les vendeurs veulent se vanter de leurs produits, ce qui rend l'ensemble du marché chaotique.
Les alimentations pour lampes fluorescentes sont principalement divisées en deux catégories : isolées et non isolées. Les avantages de la solution d'isolation d'alimentation isolée sont sa bonne stabilité, sa forte capacité anti-interférence et sa sécurité relativement facile à contrôler. Toutefois, le coût est relativement élevé. D'une manière générale, la sortie de l'alimentation isolée La plage de charge est de 30-42 V. Les avantages d'une alimentation non isolée sont que son efficacité est facile à augmenter (plus de 90 %), la génération globale de chaleur est faible, la température du dispositif d'alimentation (tube MOS, inducteur de puissance, etc.) peut être contrôlée à environ 40 en fonctionnement normal, la puissance est relativement élevée et l'adaptabilité de sortie est forte, la plage de charge peut être de 30-84 V. Lors du choix d'une alimentation, de nombreux fabricants de LED exigent que l'alimentation puisse s'adapter à la pleine tension d'entrée 90-265 V, et que la plage de charge doit également atteindre 84 V, dans un souci d'adaptabilité globale. . Un tel choix comporte certains risques et dangers cachés. C’est également un problème que de nombreux fabricants d’alimentations ignorent, revendiquant une entrée à pleine tension. La plupart des solutions non isolées populaires sur le marché sont des solutions de rétroaction active côté primaire PFC. La plupart de ces solutions sont une topologie Buck (BUCK). Les solutions typiques sont (SiLijie, Luda). L'autre est une solution PFC passive. Ce type de solution est également une topologie Buck (BUCK). La solution typique est (Jingfeng, rapport cyclique). Le circuit BUCK est un circuit hacheur abaisseur. La tension de sortie moyenne Uo de la topologie Buck est toujours inférieure à la tension d'entrée moyenne Ui. Généralement, le fait qu'un courant continu traverse l'inductance dépend principalement de la fréquence de commutation, de l'inductance du filtre et du condensateur. Relativement parlant, les circuits BUCK nécessitent généralement une certaine différence de tension entre la tension de sortie et la tension d'entrée, qui est généralement supérieure à 30 V. C'est-à-dire que pour obtenir une pleine tension d'entrée de 90-265 V, la tension de sortie doit être inférieure à 55 V, sinon il n'y aura que de l'éclairage, des paramètres électriques anormaux et d'autres risques pour la sécurité.
Deux paramètres typiques sont sélectionnés pour comparaison ci-dessous, ce qui est clairement visible. L'expérience a choisi des alimentations électriques de deux sociétés différentes, l'une est Juxin Deyuan Technology (JUSIN) et l'autre est une société avec un volume d'expédition important sur le marché.
L'expérience 1 est un produit de la série T002A de Juxin Deyuan Technology (JUSIN) Co., Ltd. La plage de fonctionnement nominale est AC : 160-265V DC : 30-84V Imax=270mA. Les expériences suivantes concernent des états d'entrée anormaux dans la plage de tension de fonctionnement.

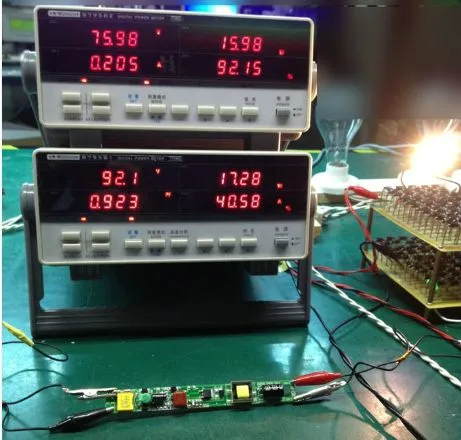

Expérience 1

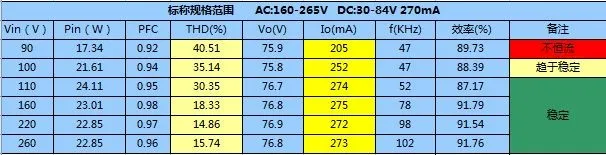

Fiche d'enregistrement des tests
Il ressort clairement du tableau de données de test ci-dessus que lorsque l'alimentation est chargée à 76 V (24 chaînes) et que la tension d'entrée est de 90-110 V, le THD, le courant et d'autres paramètres présentent des fluctuations évidentes. Lorsque l'alimentation est entrée à 90 V, la fonction de courant constant est perdue, la différence par rapport au courant de fonctionnement normal est proche de 70 mA et le courant harmonique atteint également 40,51 %, ce qui a un grand impact sur la valeur lumineuse du lampe entière.
Est-ce dû à des facteurs de conception qui provoquent le phénomène ci-dessus ? Cette expérience a également permis de découvrir une alimentation électrique présentant des paramètres similaires et détenant une part de marché importante. Le schéma est également un circuit BUCK. La plage de fonctionnement nominale de cette alimentation est AC : 90-265V DC : 30-84V Imax=280mA. L'expérience 2 est la plage de fonctionnement nominale de cette alimentation. Données de test à portée
Expérience 2
Données de test
Depuis lors, les données réellement mesurées montrent clairement que lorsque la charge est de 82 V (24 chaînes) et que la tension d'entrée est de 90-110 V, les dangers cachés mentionnés dans l'expérience 1 existent également. Si certains fabricants d'alimentations électriques utilisent des inductances afin de réduire les coûts, si EPC13 est utilisé, il y aura des risques pour la sécurité tels que la saturation du noyau lorsque la température est trop élevée.
Dans quelles circonstances ce type de circuit BUCK peut-il réellement répondre à la pleine tension d'entrée ? L'expérience 3 est le produit de la série T002B de Juxin Deyuan Technology. La plage de fonctionnement nominale est AC : 90-265V DC : 30-52V Imax=330mA
Expérience 3
Données de test
Les expériences ci-dessus montrent que lorsque la tension de charge est de 52 V, l'alimentation peut atteindre les valeurs requises dans toute la plage de tension.
Grâce aux trois expériences ci-dessus, on peut conclure que lors du choix d'une alimentation non isolée, vous devez d'abord demander au fabricant de l'alimentation quel type de solution il s'agit de l'alimentation. S’il s’agit d’une solution abaisseur BUCK, vous devez la choisir avec soin. Lorsqu'une entrée pleine tension est requise, il doit y avoir une différence de tension supérieure à 30 V entre la tension de charge et la tension d'entrée minimale. En raison du manque d'expérience en matière de tests d'alimentation électrique de la part de certaines entreprises d'éclairage, cela a abouti à une situation confuse dans laquelle elles examinent uniquement si l'appareil peut s'allumer et non les paramètres électriques, ce qui entraîne un certain retard dans l'expédition. Plus tard, les effets néfastes des dommages au niveau de l’alimentation électrique sont fréquemment apparus du côté du client. Nous appelons par la présente tous les praticiens de l'industrie LED à adhérer d'abord au principe de qualité, à prendre véritablement conscience des avantages de la protection de l'environnement et des économies d'énergie des LED, et enfin à promouvoir le développement sain et durable de l'industrie et à en faire profiter la société !
