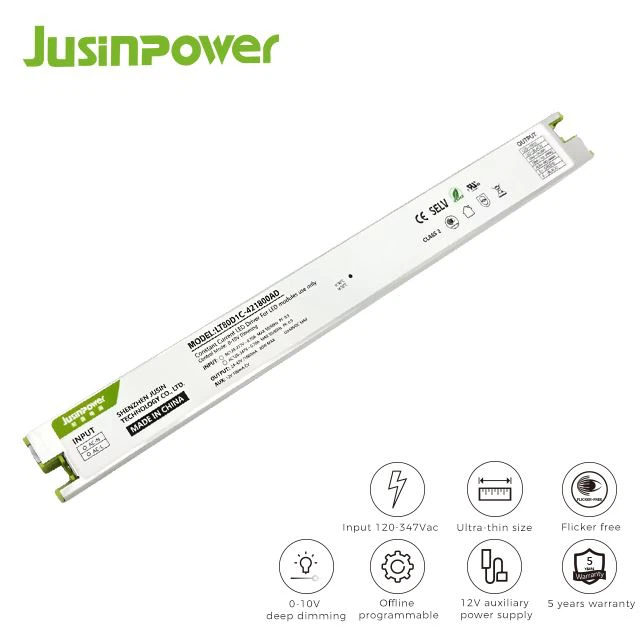

Pilote LED à gradation étanche de taille mince 0-10V
Il s'agit d'un pilote à courant constant conçu pour des solutions d'éclairage polyvalentes et fiables. Une conception étanche entièrement emballée garantit la durabilité et la protection contre les conditions environnementales difficiles. La technologie de pointe au carbure de silicium lui permet d'être programmé hors ligne pour ajuster les paramètres actuels, avec une gradation continue de 1 % de la profondeur. Créez un environnement d'éclairage confortable et précis.
Principales caractéristiques et avantages :
Entrée 120-347Vac
Taille ultra-mince
Programmable hors ligne
1% profondément dimmable
1. 0-10V dimming : Un contrôle de gradation fluide et précis jusqu'à 1 % offre une atmosphère douce et confortable.
2. Technologie au carbure de silicium : technologie de puce à haute efficacité pour des performances et une fiabilité supérieures.

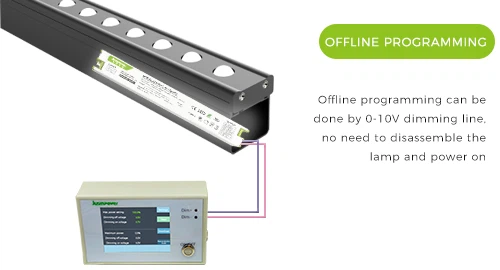

3. Programmation hors ligne : réglage facile du courant sans avoir besoin d'alimenter le pilote, grâce à la programmation hors ligne
Scénario d'application :
Ce petit driver d'une hauteur de seulement 21 mm convient à l'éclairage des armoires et des vitrines en raison de sa structure compacte, de ses économies d'énergie et de son rendement élevé. Il est adapté pour réaliser une conception d'éclairage raffinée dans un espace limité et pour améliorer l'esthétique globale et la praticité de l'espace.
Comparaison entre la programmation hors ligne et NFC
|
Programmation hors ligne : Stabilité et sécurité des données : une fois les données écrites sur l'appareil à l'aide d'une programmation hors ligne, elles ne peuvent pas être facilement modifiées, ce qui garantit la stabilité et la fiabilité des données.
Les données sont écrites dans la mémoire via un dispositif de programmation, généralement sur une ligne de production ou dans un environnement de programmation spécifique |
NFC: Problèmes de sécurité : vol de données. En raison de la faible portée de communication du NFC, les appareils non protégés sont vulnérables aux attaques de type « man-in-the-middle » et « near-field ».
Les données sont transférées sans fil, ce qui nécessite un appareil NFC (tel qu'un smartphone, un lecteur NFC) |
 |
 |
Introduction à la structure interne
|
Utilisez des condensateurs de grande capacité pour garantir une durée de vie du pilote de 10 000 h |
La taille mince est compacte, portable et adaptable, et peut maximiser les performances dans un espace limité. |
Une conception CEM efficace réduit les défauts causés par les interférences électromagnétiques, améliore la fiabilité et la durée de vie des équipements et réduit les coûts de maintenance et de remplacement |
 |
 |
 |
Diagramme de courbe électrique
Test à Ta 25 degrés et courant de sortie 450 mA
90,6 % à 277 Vca à pleine charge
90,5 % à 347 Vca à pleine charge
<20 %@277Vac (60-100 %) full load
<20 %@347Vac (60-100 %) full load
Supérieur ou égal à 0.9@277Vac/50Hz(60-100 %) à pleine charge
Supérieur ou égal à 0.9@347Vac/60Hz(60-100 %) à pleine charge
Instructions de câblage :
Le produit se compose de deux parties : une pour l'entrée CA et l'autre pour la sortie CC et l'entrée du signal de gradation. Connectez les bornes LED+ et LED- aux pôles positif et négatif de la lampe LED, respectivement. Les bornes rouge VCC+ et rose sont destinées au module de commande 12 V. Le DIM+ violet doit être connecté à la borne positive du variateur 0-10 V, tandis que le GND rose se connecte à la borne négative du variateur 0-10 V. Les bornes K+ verte et K- noire se connectent respectivement aux pôles positif et négatif des commutateurs DIP.
Emballage du produit :
étiquette à chaud: pilote de LED à gradation étanche de taille mince 0-10v, fabricants, fournisseurs, usine de pilotes de LED à gradation étanches de taille mince 0-10v en Chine, Conducteur de gradation LED pour l'éclairage du centre de données, Conducteur de gradation à LED constant, Conducteur de gradin LED RVB, Conducteur de gradation LED pour l'éclairage du gymnase, Pilote LED réglable pour l'éclairage du centre de données, Conducteur LED dimmable pour l'éclairage du paysage
LT80D1C
|
Pperformance |
||
|
Modèle |
LT80D1C-HA |
|
|
Saisir |
Tension |
120-347Vac(standard) |
|
Gamme de fréquences (Hz) |
50/60 Hz |
|
|
Efficacité |
89,2 % à 120 Vca à pleine charge |
|
|
90,6 % à 277 Vca à pleine charge |
||
|
90,5 % à 347 Vca à pleine charge |
||
|
Facteur de puissance |
Supérieur ou égal à 0.9@120Vac/60Hz(30-100 %) à pleine charge |
|
|
Supérieur ou égal à 0.9@277Vac/50Hz(60-100 %) à pleine charge |
||
|
Supérieur ou égal à 0.9@347Vac/60Hz(60-100 %) à pleine charge |
||
|
THD (pleine charge) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
Courant alternatif (max.) |
0.7A@120Vac pleine charge |
|
|
0.3A@277Vac pleine charge |
||
|
0.24A@347Vac pleine charge |
||
|
Alimentation en veille |
<1W |
|
|
Courant d'appel (Démarrage du moteur à froid) Max |
120 V 20 A crête, durée 500 µs (10 % Ipeak) |
|
|
277 V 25 A crête, durée 600 µs (10 % Ipeak) |
||
|
347 V 35 A crête, durée 800 µs (10 % Ipeak) |
||
|
Courant de fuite (max.) |
<0.5mA@347V |
|
|
Sortir |
Courant (mA)/Tension (Vdc) Puissance (W) |
24-42Vcc/1800mA/80W |
|
Ondulation actuelle
|
<5% |
|
|
Canal |
Une chaîne |
|
|
Régulation linéaire |
±5% |
|
|
Tension de sortie à vide |
<50V |
|
|
Heure de début
|
<0.5S@347V <1S@120V |
|
|
Fonction |
Méthode de gradation |
{{0}}}V 0.5V OFF /0.7V OPEN |
|
Courant de gradation |
<1mA@10V <2mA@0.7V |
|
|
Plage de gradation |
1%-100%(norme) |
|
|
Régulation de puissance |
Des commutateurs DIP externes peuvent être connectés |
|
|
Protection |
Surchauffe |
Lorsque la température est trop élevée, fermez descendre la sortie, revenir à la normale après la sortie |
|
Surcharge |
La tension en charge est trop élevée pour entrer la protection. retour à la normale après la sortie |
|
|
Court-circuit |
Entrez en mode hoquet et revenez à la normale après la sortie |
|
|
Taille |
|
|
Longueur |
273 mm |
|
Largeur |
26 mm |
|
Hauteur |
21 mm |
|
Poids (g) |
310g |
|
Environnement |
|
|
Norme de sécurité |
UL8750, classe 2 |
|
CEM |
Conforme à la partie 15 de la FCC |
|
Température de fonctionnement |
-20 degré à 50 degrés |
|
Température et humidité de stockage |
-20 degré à 85 degrés,20-90% HR |
|
Garantie Tc |
50 000 heures (s) à TC : 80 degrés |
|
Protection contre les surtensions |
LN 1KV |
|
Indice de protection IP |
Indice de protection IP20 |
|
Pilote de série |
|||||||
|
Modèle |
Puissance maximale |
Tension d'entrée |
Tension de sortie |
Courant de sortie |
Facteur de puissance |
Pouvoir Règlement |
Efficacité |
|
LT20D1C-HA |
20W |
120-347Vac |
24-42Vcc |
500 mA |
0.9 |
Réglable |
85% |
|
LT50D1C-HA |
50W |
120-347Vac |
24-42Vcc |
1200 mA |
0.9 |
Réglable |
88.6% |
|
LT80D1C-HA |
80W |
120-347Vac |
24-42Vcc |
1800 mA |
0.9 |
Réglable |
90.5% |
